EPS32 ESP8266引脚图

ESP 32和 ESP 8266 引脚图

ESP32

esp32 引脚图

image-20250525190728389

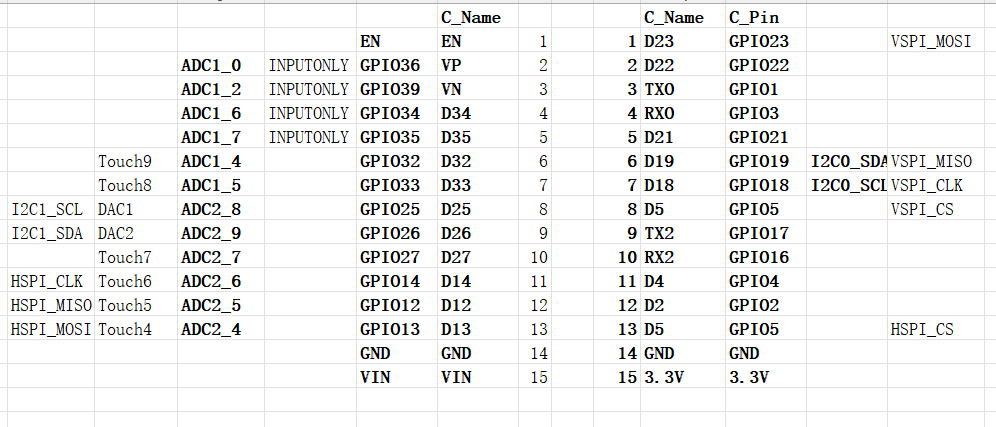

esp32引脚对照表

image-20250525190839819

ESP8266

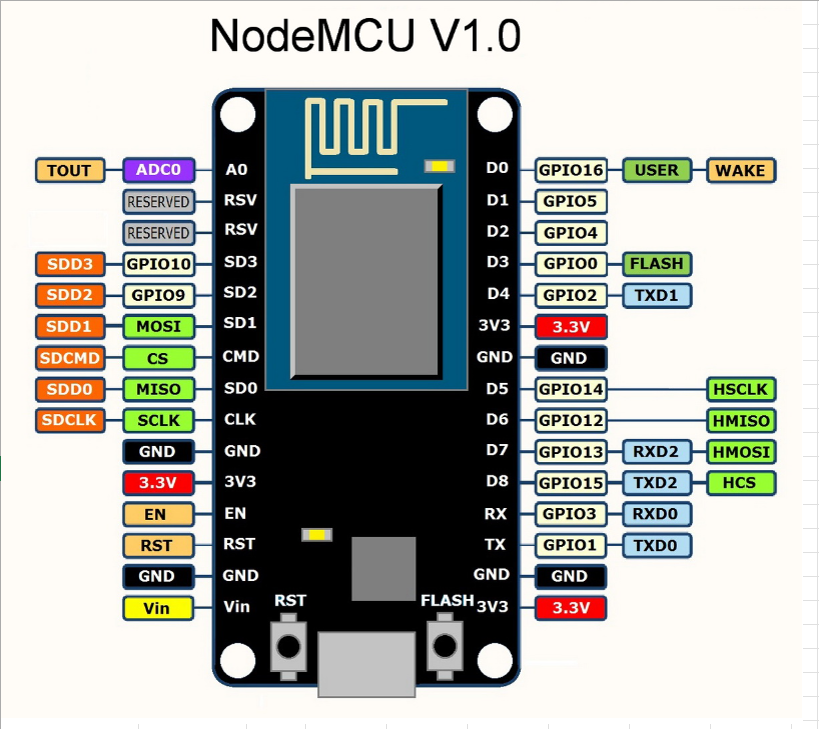

esp8266 NodeMCU V1.0

image-20250525190127459

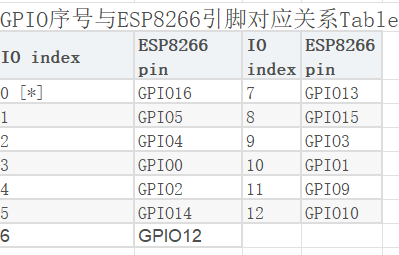

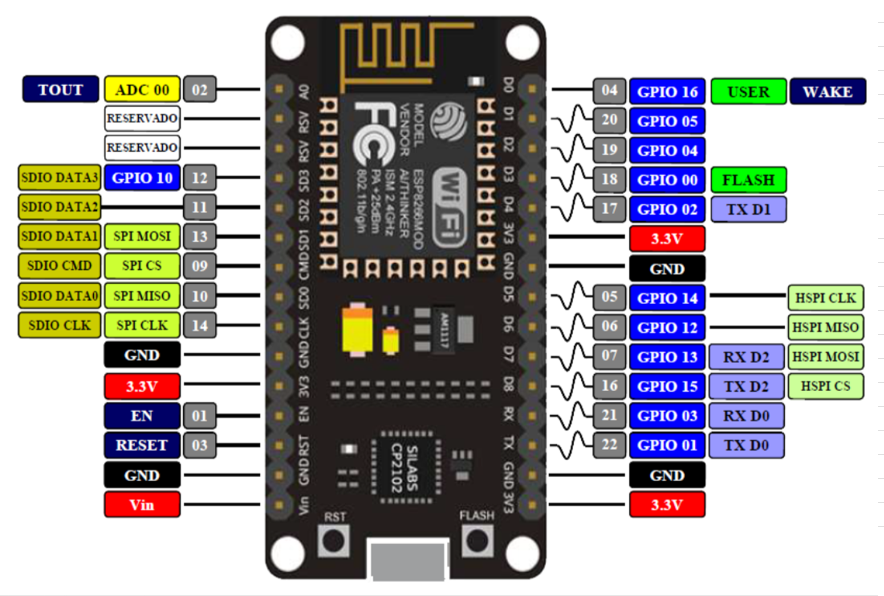

引脚功能，如PWM

image-20250525190419302

image-20250525190456539

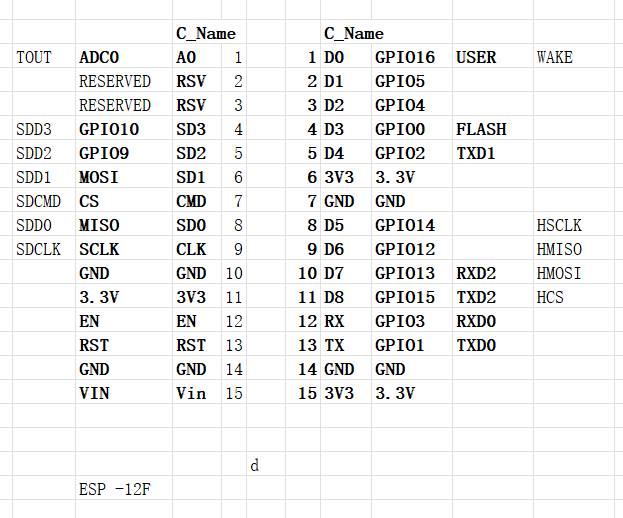

ESP-12F

image-20250525190520558
